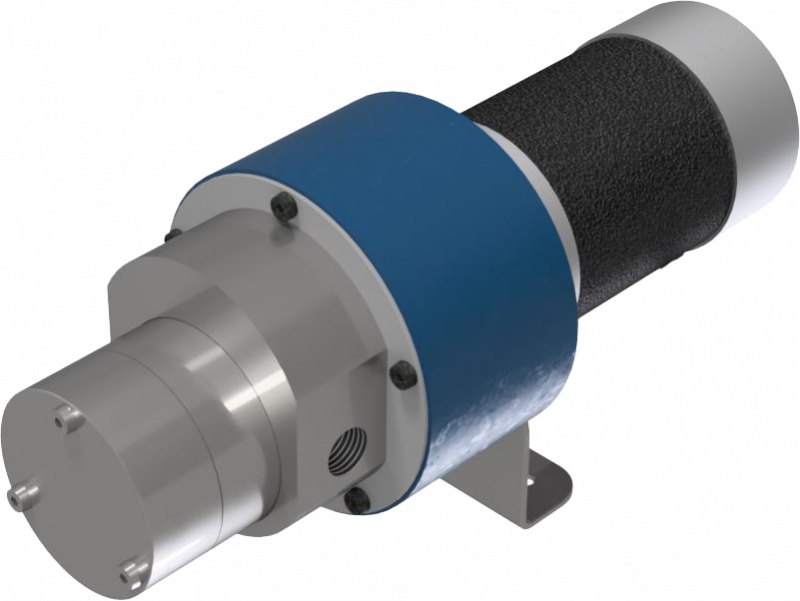

MARCH MASTER GEAR

Für eine größere Ansicht klicken Sie auf das Vorschaubild

Technische Daten MARCH MASTER GEAR (3.87 MB)

Horizontale, selbstansaugende, einstufige, magnetgekuppelte rotierende Verdrängerpumpe in Blockbauweise aus Edelstahl.

MARCH Magnetgekuppelte Zahnradpumpen der Baureihe MARCH MASTER GEAR, sind Außenverzahnte Zahnradpumpen in Blockbauweise mit Magnetkupplung und arbeiten völlig ohne mechanische Wellenabdichtung. Die Kraftübertragung erfolgt durch starke NdFeB Permanentmagnete berührungslos auf das Hydraulikteil. MARCH – Magnetgekuppelte Zahnradpumpen erfüllen höchste Ansprüche an Qualität, Wirtschaftlichkeit und Zuverlässigkeit bei der Förderung verschiedenster Medien.

Konstruktionsmerkmale

Rotierende Verdrängerpumpe
Aussen-Zahnradpumpe
Gerade- und Schrägverzahnt
Leckagefrei
Annähernd pulsationsfrei
Magnetgekuppelt, Dichtungslos
Wartungsfrei
Nass-Selbstansaugend
Blockbauweise
Für reine Fluide ohne Feststoffe
Selbstschmierende PEEK Zahnräder und Gleitlager auch für niedrigviskose Medien
24V BLDC Motor
Integrierte Steuerungselektronik
10V Steuerspannung
Drehzahlbereich 1000 ... 4000 1/min

Leistungsdaten

Fördermenge:	max 300 l/h
Differenzdruck:	max. 8 bar
Systemdruck:	PN20 bar
NPSHR:	2,0 + 0,5 m
Geo. th. Verdrängungsvolumen:	1,76 cm³/U

Verfügbare Werkstoffe

Gehäuse:	Edelstahl 1.4404, EN-GJS-400-15
O-Ringe:	EPDM, FKM, NBR, FFKM, PTFE
Wellen:	Oxidkeramik, 1.4404, 1.7131
Zahnräder:	PEEK, 1.7131
Gleitlager:	PEEK, Bronze

Anschlüsse Saugseitig

1/4" Gewinde NPT, BSP

Anschlüsse Druckseitig

1/4" Gewinde NPT, BSP

Motor

24 V BLDC Motor
10 V Steuerspannung
Schutzart IP54
